Как подключить термостат к печи: профессиональное пошаговое руководство.

Правильно подключенный термостат — это основа надежной системы отопления. Точное подключение гарантирует, что ваш отопительный прибор будет точно реагировать на заданные температурные параметры, обеспечивая максимальную энергоэффективность и предотвращая дорогостоящие поломки в будущем. Независимо от того, обновляете ли вы термостат до «умной» модели, заменяете старый блок или устраняете неисправность подключения, освоение навыков подключения термостата к системе отопления — это важный навык как для домовладельцев, так и для специалистов по системам отопления, вентиляции и кондиционирования воздуха. Хотя на первый взгляд этот процесс может показаться сложным, соблюдение отраслевых стандартов, приоритет безопасности и понимание основных принципов подключения делают эту задачу выполнимой даже для новичков.

В этом руководстве мы подробно рассмотрим процесс профессиональной прокладки электропроводки, расшифруем универсальные стандарты цветовой кодировки, опишем важнейшие правила техники безопасности и рассмотрим распространенные ошибки, чтобы обеспечить идеальную работу вашей печи и термостата. Для тех, кто стремится к бесперебойной и эффективной работе системы, высококачественный интеллектуальный термостат может еще больше улучшить эту конфигурацию, обеспечивая точный контроль температуры и экономию энергии одним касанием.

Основные принципы предварительной прокладки электропроводки: знайте свои компоненты и цветовые коды.

Прежде чем прикасаться к каким-либо проводам, крайне важно ознакомиться с основными компонентами и стандартной цветовой кодировкой проводов, используемой для подключения термостата к отопительной системе. Современные системы работают на низковольтном управляющем напряжении 24 В, что безопасно для самостоятельного ремонта при соблюдении всех правил, и каждый провод выполняет определенную функцию, а цвета служат универсальным ориентиром (примечание: всегда проверяйте обозначения клемм, а не только цвет проводов, так как в старых системах могут быть отличия).

Основные компоненты электропроводки

• Термостат: это центральный элемент управления, который определяет температуру в помещении и посылает сигналы отопительной системе для включения функций обогрева, вентиляции или охлаждения.
• Плата управления печью: это приемная часть системы, куда поступают сигналы от термостата, и к которой подключаются провода, запускающие нагревательные элементы и вентилятор печи.
• Трансформатор: преобразует высокое напряжение в вашем доме в низкое напряжение 24 В для безопасной работы термостата.
• Кабель для термостата 18-6: стандартный кабель для данной отрасли (6 изолированных проводов) с термостойкой изоляцией, разработанный специально для систем управления отоплением, вентиляцией и кондиционированием воздуха.

Универсальная цветовая кодировка и обозначение функций проводов

Это профессиональный стандарт, которого придерживаются все крупные производители систем отопления, вентиляции и кондиционирования воздуха, а также термостатов — запомните эти правила для безошибочного подключения:

• Красный (R/Rc/Rh): Питание 24 В от трансформатора к термостату («горячий» провод).
• Белый (W/W1): Сигнал обогрева — включает нагревательные элементы печи, когда термостат обнаруживает падение температуры.
• Зеленый (G): Управление вентилятором — включает вентилятор печи для циркуляции теплого воздуха по всему дому.
• Синий/Черный (C): Общий провод (C-провод) — важный компонент для интеллектуальных термостатов, он замыкает цепь 24 В и обеспечивает постоянное питание для Wi-Fi, сенсорных экранов и датчиков.
• Желтый (Y/Y1): Сигнал охлаждения (для систем с кондиционером/тепловым насосом) — не требуется для базовой проводки печи, но включен в стандартный кабель для универсальности.

Профессиональный пошаговый процесс электромонтажа.

Следуйте этой пошаговой инструкции, используемой специалистами по системам отопления, вентиляции и кондиционирования воздуха, чтобы безопасно и правильно подключить термостат к печи. Безопасность здесь превыше всего: пренебрежение отключением питания или проверкой проводов может привести к поражению электрическим током, повреждению печи или неправильной работе системы.

Шаг 1: Отключите питание и убедитесь в отсутствии напряжения (критически важно для безопасности)

Никогда не работайте с электропроводкой под напряжением. Найдите распределительный щит в вашем доме и переведите выключатель системы отопления/кондиционирования в положение «ВЫКЛ». Для дополнительной безопасности выключите отдельный сервисный выключатель отопительного прибора (обычно он находится на самом устройстве). Используйте бесконтактный индикатор напряжения, чтобы еще раз проверить все провода и клеммы — убедитесь в отсутствии напряжения, прежде чем продолжить. Для дополнительной защиты наденьте изолирующие перчатки.

Шаг 2: Задокументируйте и промаркируйте существующую проводку (избегайте дорогостоящих ошибок)

Если вы заменяете старый термостат, снимите лицевую панель и откройте клеммы проводки. Сделайте четкую фотографию существующей схемы подключения — это будет ваша надежная инструкция для повторного подключения. Затем промаркируйте каждый провод с помощью изоленты или наклеек, соответствующих обозначениям клемм (R, W, G, C, Y) — не полагайтесь только на цвет проводов. Этот шаг исключит неправильное подключение проводов, что является наиболее распространенной ошибкой при самостоятельной установке и приводит к неисправностям отопительной системы.

Шаг 3: Подготовка термостата и прокладка проводки

Закрепите основание нового термостата на стене, используя уровень (неровно установленный термостат может повлиять на точность датчика), и пропустите кабель 18-6 через отверстие для проводки в основании. Осмотрите каждый провод на наличие повреждений, обрывов или коррозии — обрежьте и зачистите поврежденные участки с помощью инструмента для зачистки проводов, обнажив ¼ дюйма чистой медной проволоки для надежного соединения. Для многожильных медных проводов плотно скрутите жилы, чтобы избежать ослабления контактов (для профессионального результата рекомендуется использовать наконечники).

Шаг 4: Выполнение точных подключений (термостат → печь)

Это самый важный шаг — необходимо точно сопоставить обозначения клемм как на основании термостата, так и на плате управления печи. Профессиональные специалисты по системам отопления, вентиляции и кондиционирования воздуха следуют правилу «один к одному»: провод с маркировкой R на термостате подключается только к клемме R на печи, W к W и так далее. Вот последовательность подключения, используемая профессионалами:

1. Подсоедините красный провод (R) к клемме R как на термостате, так и на плате управления отопительной системы (если на термостате есть две клеммы питания, соедините перемычкой клеммы R и Rc).
2. Подсоедините белый (W) провод питания к клемме W на обоих устройствах — это прямая линия для передачи сигналов обогрева.
3. Подсоедините зеленый провод вентилятора (G) к клемме G, чтобы связать систему управления вентилятором термостата с вентилятором отопительной системы.
4. Подсоедините синий/черный (C) общий провод к клемме C с обеих сторон (пропустите этот шаг, только если используете обычный термостат, не требующий постоянного питания).
5. Надежно затяните все клеммные винты — ослабленные соединения приводят к периодическим перебоям в подаче электропитания и неточным показаниям температуры.

После подключения всех проводов аккуратно уложите лишние провода в углубление в стене/основании термостата, чтобы избежать их защемления или повреждения при установке лицевой панели.

Шаг 5: Протестируйте систему и проверьте ее работоспособность.

Восстановите подачу электропитания к отопительному котлу и термостату с помощью автоматического выключателя. Теперь проверьте систему, как это делают профессионалы, чтобы убедиться в ее безупречной работе:

1. Установите термостат на температуру на 5-10°F выше комнатной — нагревательные элементы печи должны включиться в течение 30 секунд.
2. Убедитесь, что вентилятор включается (функция зеленого провода) для циркуляции теплого воздуха.
3. Установите термостат на температуру ниже комнатной — отопительный прибор должен немедленно выключиться.
4. Проверьте независимую работу вентилятора (если ваш термостат имеет режим «Включение вентилятора»), чтобы убедиться в исправности подключения провода G.

Если печь не включается, ещё раз проверьте все клеммные соединения и убедитесь, что провод C (общий провод) правильно подключен (это распространенная проблема для интеллектуальных термостатов). Если на термостат не подается питание, убедитесь, что красный провод (R) подключен к выходу 24 В трансформатора на плате управления печи.

Распространенные ошибки при электромонтаже и профессиональные методы устранения неисправностей.

Даже при тщательной работе небольшие ошибки могут привести к проблемам в системе. Вот наиболее распространенные ошибки, с которыми сталкиваются специалисты по системам отопления, вентиляции и кондиционирования воздуха, и способы их быстрого устранения:

1. Неправильное подключение проводов (клеммы W и G перепутаны): Вентилятор работает постоянно, но печь не нагревается. Решение: Подключите провод W к клемме обогрева, а провод G — к клемме вентилятора.
2. Отсутствие или плохое соединение провода C: Умный термостат работает с перебоями, экран не отображает информацию или происходит потеря соединения Wi-Fi. Решение: Обеспечьте надежное подключение провода C или проложите новый кабель 18-6, если провод C отсутствует.
3. Коррозия проводов/клемм: Печь включается произвольно или вообще не включается. Решение: Очистите клеммы проволочной щеткой и замените поврежденные коррозией участки проводки.
4. Неправильное сечение провода: Использование тонкого провода, не предназначенного для систем отопления, вентиляции и кондиционирования, приводит к падению напряжения. Решение: Замените его на одножильный термостатный кабель 18-6 (профессиональный стандарт).

Если устранение неполадок не помогло решить проблему, обратитесь к схемам подключения термостата и отопительного котла, предоставленным производителем, поскольку каждая модель может иметь незначительные отличия. Для сложных систем (например, многозонного отопления) рекомендуется обратиться к квалифицированному специалисту по системам отопления, вентиляции и кондиционирования воздуха.

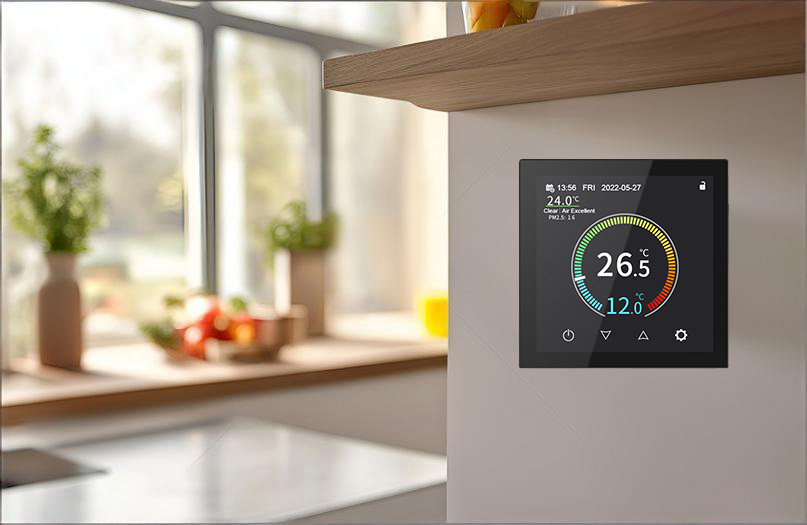

Усовершенствуйте свою систему отопления: преимущества умного термостата.

После завершения электромонтажных работ высококачественный интеллектуальный термостат превратит обычную систему отопления в современную, энергоэффективную систему. В отличие от традиционных термостатов, интеллектуальные модели используют постоянное питание от провода C для обеспечения следующих функций:

• Дистанционное управление температурой: регулируйте работу отопительной системы с помощью телефона, планшета или умной колонки — идеально подходит для тех, у кого плотный график или кто находится в отпуске.
• Энергоэффективность: алгоритмы машинного обучения адаптируются к вашим привычкам использования системы отопления, сокращая ненужную работу котла и снижая счета за коммунальные услуги до 20%.
• Высокоточное измерение: датчики температуры в помещении и на улице обеспечивают равномерный обогрев, исключая образование зон с перепадами температуры в вашем доме.
• Интеграция с системами умного дома: синхронизация с Alexa и Google Home для голосового управления и бесшовной автоматизации с другими интеллектуальными устройствами.

Профессионально установленный «умный» термостат — это инвестиция, которая окупается за счет экономии энергии и удобства использования, превращая вашу систему отопления из обычного обогревательного прибора в подключенную к сети, интуитивно понятную часть вашего дома.

Заключительные профессиональные советы по обеспечению долговременной надежности.

• Всегда обращайтесь к руководствам производителя: каждый термостат и печь имеют собственную схему подключения — держите ее под рукой для поиска и устранения неисправностей в будущем.
• Надежная прокладка проводов: избегайте прокладки кабеля термостата вблизи высоковольтных проводов или нагревательных элементов печи, чтобы предотвратить помехи или повреждения.
• Ежегодно проверяйте проводку: в рамках сезонного обслуживания печи проверяйте наличие ослабленных соединений, коррозии или износа, чтобы избежать поломок в холодную погоду.
• Используйте профессиональные инструменты: бесконтактный тестер напряжения, инструмент для зачистки проводов и изолированная отвертка необходимы для безопасной и безошибочной работы — избегайте дешевых инструментов для самостоятельного использования.

Подведение итогов

Подключение термостата к печи — это простой процесс, если следовать профессиональным стандартам, уделять первостепенное внимание безопасности и понимать основные правила цветовой кодировки и подключения клемм. Освоив этот навык, вы не только сэкономите на услугах техника, но и обеспечите максимальную эффективность работы вашей системы отопления на долгие годы. Ключ к успеху прост: проверяйте маркировку, сначала отключите питание и выполняйте надежные соединения «один к одному».

Для тех, кто готов вывести свою систему отопления на новый уровень, умный термостат — идеальное решение, использующее профессиональную проводку для обеспечения непревзойденного контроля, экономии энергии и удобства. При правильной настройке ваша печь и термостат будут работать в идеальной синхронизации, обеспечивая тепло и комфорт в вашем доме всю зиму, без каких-либо проблем с неисправными соединениями или неэффективной работой.
