Как подключить термостат к печи: профессиональное пошаговое руководство.

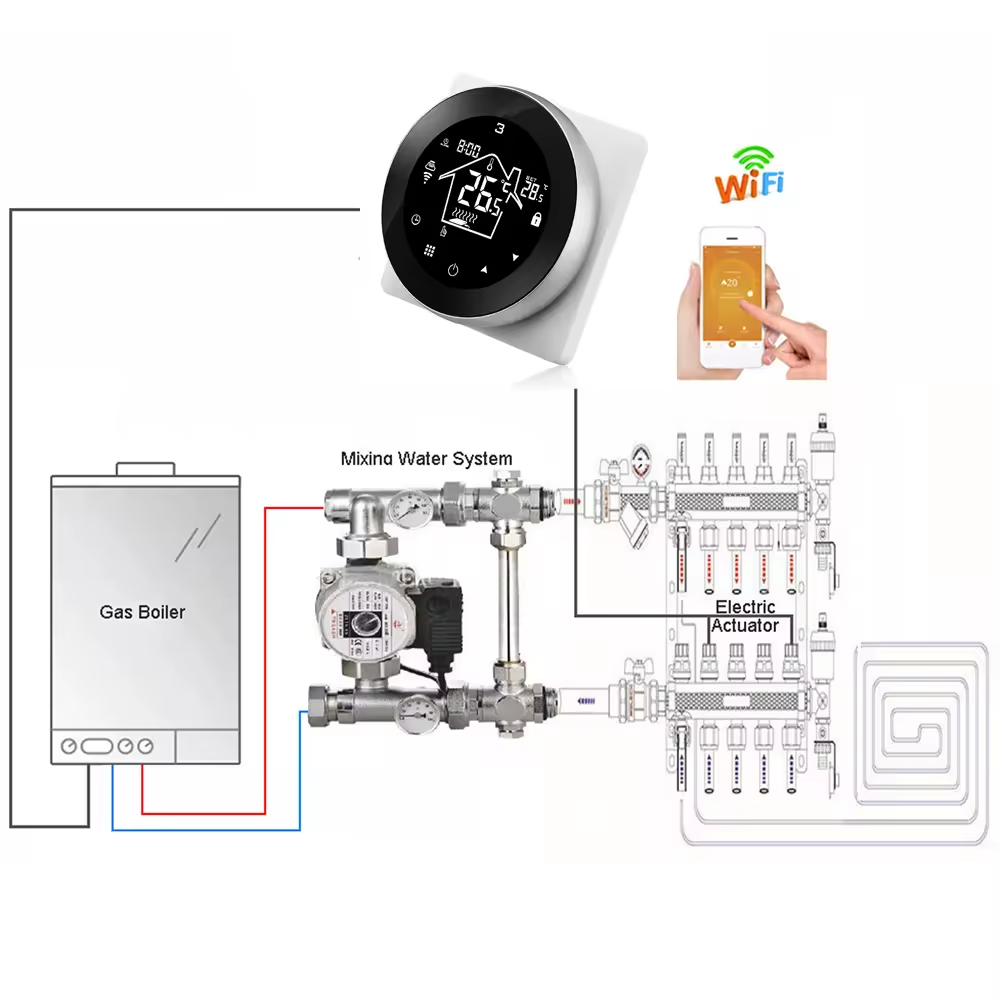

Подключение термостата к отопительной системе — это точная задача, требующая понимания низковольтных цепей, функций клемм и правил техники безопасности. Правильное выполнение этой работы обеспечивает надежную связь между термостатом и системой отопления, поддерживая комфортную температуру в доме. Это руководство подробно описывает процесс как для любителей, так и для профессионалов, уделяя особое внимание безопасности, точности и передовым отраслевым стандартам.

Основные принципы, которые необходимо понять в первую очередь.

Прежде чем начать, ознакомьтесь с основными понятиями, чтобы избежать дорогостоящих ошибок.

Характеристики напряжения и проводов

• В большинстве термостатов и отопительных систем используется низковольтная система управления напряжением 24 В, отличающаяся от высоковольтной проводки 120 В/240 В, которая питает двигатели и воспламенители отопительных приборов.
• Используйте провод соответствующего сечения: одножильный медный кабель сечением 18 AWG (обычно 18/5 или 18/6), предназначенный для термостатов. Для прокладки кабеля через вентиляционные каналы требуется кабель с огнестойкой изоляцией (CL2P).
• Цветовая маркировка проводов является стандартной, но не универсальной — всегда проверяйте соответствие по обозначениям на клеммах, а не только по цвету.

Основные функции терминала

В термостатах и ​​платах управления отопительными системами используются клеммы с маркировкой, предназначенные для выполнения определенных функций:

• R/RC/RH: Обеспечивает подачу питания 24 В от трансформатора отопительной системы (RC/RH могут разделять питание для охлаждения и обогрева; при необходимости соедините R и RC перемычкой).
• C: Общий провод, замыкающий электрическую цепь, необходимый для питания интеллектуальных термостатов.
• W/W1: Активирует функцию обогрева печи.
• G: Управляет вентилятором внутреннего блока кондиционера.
• Y/Y1: Активирует охлаждение (для систем с кондиционером; может не применяться к системам только с отоплением).
• O/B: Реверсивный клапан для тепловых насосов (не используется в стандартной схеме подключения отопительных котлов).

Инструменты и меры предосторожности

Уделите первостепенное внимание безопасности и подготовьте необходимые инструменты, чтобы обеспечить беспроблемную установку.

Необходимые инструменты

• Бесконтактный индикатор напряжения (для подтверждения отсутствия напряжения).
• Инструмент для зачистки проводов (для проводов сечением 18 калибров).
• Набор отверток (крестовые и плоские).
• Изолента или соединительные клеммы.
• Наклейки или лента для маркировки.
• Фонарик (для доступа к платам управления печи).
• Мультиметр (опционально, для проверки соединений).

Критические меры безопасности

• Отключите все питание: выключите автоматический выключатель печи на электрическом щите и переведите сервисный выключатель печи (если он есть) в положение «выключено».
• Убедитесь в отсутствии напряжения: используйте тестер напряжения на проводах и клеммах — никогда не полагайтесь на темный дисплей термостата (в некоторых моделях с интеллектуальным управлением может быть резервное питание от батареи).
• Задокументируйте существующую проводку: сделайте четкие фотографии проводки и обозначений клемм старого термостата, прежде чем что-либо отключать.
• Пометьте провода: обозначьте каждый провод соответствующим обозначением клеммы (например, «R», «W»), чтобы избежать путаницы.
• Изолируйте оголенные провода: обмотайте концы оголенных проводов изолентой, чтобы предотвратить короткое замыкание.

Пошаговый процесс подключения проводки

Для точного и безопасного подключения следуйте этим последовательным шагам.

Шаг 1: Подготовка термостата и монтажной базы

• Снимите лицевую панель старого термостата и отсоедините провода, помеченные соответствующими обозначениями.
• Протяните новый кабель термостата (если устанавливается новый) через стену и монтажную базу.
• Выровняйте монтажную базу и закрепите ее на стене винтами (неправильное выравнивание может повлиять на показания температуры).
• Снимите изоляцию с концов каждого провода на длину ¼–½ дюйма (избегайте повреждения медных жил).

Шаг 2: Доступ к плате управления печью

• Откройте панель доступа к печи (обычно она находится в отсеке вентилятора), чтобы найти плату управления.
• Удалите мусор вокруг платы и определите обозначенные клеммы (они должны соответствовать обозначениям клемм термостата).
• Убедитесь, что трансформатор печи исправен (он подает напряжение 24 В для подключения термостата).

Шаг 3: Подключение клемм

Подключите провода к соответствующим клеммам как на термостате, так и на плате управления печи — ориентируйтесь на обозначения клемм, а не только на цвета проводов:

1. Подключите красный (R) провод к клемме R на обоих устройствах.
2. Подключите белый (W) провод к клемме W (функция обогрева).
3. Подключите зеленый (G) провод к клемме G (управление вентилятором).
4. Подключите синий/черный (C) провод к клемме C (общий провод питания).
5. Для систем с кондиционером подключите желтый (Y) провод к клемме Y.
6. Надежно затяните винты клемм (слабые соединения могут вызывать периодические сбои).

Шаг 4: Соединение клемм (при необходимости)

• Если ваш термостат имеет отдельные клеммы RC и RH, но только один провод R, используйте перемычку для соединения клемм RC и RH.
• Никогда не соединяйте клеммы, выполняющие разные функции (например, W и Y), так как это может повредить систему.

Шаг 5: Сборка и испытание

• Замените пластинку термостата и панель доступа к печи.
• Восстановите питание, перевернув выключатель и печь.
• Проверьте систему:
  1. Установите термостат в режиме нагрева и настройте температуру выше комнатной температуры – слушайте, чтобы печь загорялась и вентилятор запустился.
  2. Проверьте, что вентилятор работает независимо при переходе в режим «Включение вентилятора».
  3. Проверьте коды ошибок на доске управления термостатом или печью.

Устранение общих проблем

Если система не работает должным образом, диагностируйте эти общие проблемы:

• Нет питания термостата: убедитесь, что провод С правильно подключен; проверить наличие вздувного предохранителя на доске управления печью (заменить точной номинальной amp).
• Печ не нагревается: подтвердите, что провод W надежно подключен к обоим терминалам; проверить на наличие выключателя высокого предела.
• Вентилятор не работает: Проверьте соединения G-провода; проверить функциональность двигателя воздуходува печи.
• Периодическая работа: затянуть свободные винты; проверка коррозии проводов (обрезка и повторная полоска при необходимости).

Профессиональные советы и лучшие практики

• Всегда обратитесь к руководству производителя термостата и печи для получения инструкций для конкретной модели.
• Избегайте использования промежуточной проволоки (используйте твердую проволоку 18 калибров) для лучшего терминального соединения.
• Если вам не хватает провода C, переиспользуйте неиспользованный провод в пакете кабелей (подтвердите, что он не подключен к другим терминалам).
• Для газовых печей обеспечить изоляцию высоковольтной проводки (120 В) при работе с термостатными соединениями низкого напряжения.
• В случае сомнений проконсультируйтесь с лицензированным техником ОВК – неправильная проводка может повредить дорогие компоненты или создать опасность для безопасности.

​
